Di seguito riporto le fasi dell'installazione del cavo. Per estrarre l'autoradio dal suo alloggiamento potete utilizzare il kit composto da due chiavi che, una volta inserite nei fori di sblocco dell'autoradio, diventano due pratiche maniglie che consentono l'agevole estrazione dell'autoradio dall'alloggiamento, senza causare danneggiamenti al cruscotto, talvolta inevitabili con l'uso di mezzi artigianali. Fate click sulle foto per ingrandirle.

Montaggio del cavo

Una volta estratta la radio dal suo alloggiamento, rimuovete il connettore giallo-verde-blu e staccate il finto connettore BLU dagli altri 2 e sostituitelo con il cavetto AUX.



Montaggio del Belkin

Collegate la presa femmina da accendisigari all'alimentazione dell'autoradio (possibilmente sottochiave). Questa operazione non è obbligatoria, potete inserire l'alimentatore Belkin nella presa dell'accendisigari dell'auto, ma io ho scelto di nasconderlo dietro all'autoradio, per mantenere un'istallazione più "pulita". Su richiesta posso fornire la presa da accendisigari già cablata nel connettore del cavo AUX, così non dovrete spelare i cavi di alimentazione dell'autoradio. Contattatemi se siete interessati











Inserite il Belkin nella presa "volante" dell'accendisigari e si illuminerà il led verde. Inserite il Jack 3,5 mm del cavo AUX nella presa femmina del Belkin e regolate il volume del Belkin quasi al massimo. Fascettate i cavi e collegate il connettore dock all'iPod.





Schema di connessione Belkin

Per semplicità vi riporto lo schema di connessione che ho realizzato. Fate click sull'immagine per ingrandire.







Preamplificatore Belkin modificato per utilizzo con qualsiasi lettore MP3

A seguito di molte richieste ricevute relative alla possibilità di poter utilizzare il Belkin anche con lettori MP3 non Apple, ho provveduto ad effettuare una modifica che consente l'uso del Belkin con qualsiasi lettore MP3, ma  solamente come preamplificatore ovvero SENZA  possibilità di effettuare la ricarica del lettore. L'uso del Belkin modificato è consigliabile sulle Alfa 147 e 156 in quanto l'ingresso AUX, derivato dall'ingresso del caricatore CD, non è amplificato ed occorre tenere il volume della radio molto alto (35/40).





Collaudo del funzionamento

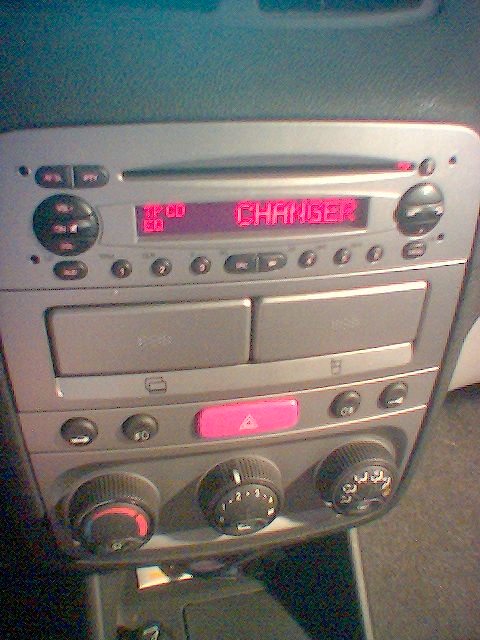

A radio SPENTA, premete il tasto SRC e poi il tasto ON. Dopo 1 secondo rilasciate il tasto ON e subito dopo il tasto SRC. Dovrebbe comparirvi sul display CHANGER, ovvero dovrebbe essere stato abilitato l'ingresso AUX. Accendete l'IPod  e, se tutto è stato fatto a dovere, buon ascolto!!! (Se utilizzerete il cavo con contatto magnetico, non dovrete fare la procedura, basterà premere il tasto SRC)

Potrete ascoltare la musica ad un volume 25, senza pre-amplificatore Belkin, avreste dovuto tenerlo a 35/40.

Tutto verrà controllato dall'IPod, dalla radio regolerete solo il volume. Ogni volta che la radio verrà spenta, occorrerà rifare la sequenza SRC-ON.







Ed ora potete richiudere tutto ed eventualmente potete fare un incavo sul fondo del cassetto porta tessere per far passare il cavo del connettore dock.
