Procedura di installazione del cavo aux Lancia Ypsilon dal 2013.

La seguente guida mostra l'installazione del cavo aux con jack femmina sulla Lancia Ypsilon prodotta dal 2013 in poi, che monta radio Bosh. Per essere compatibile deve comparire la scritta "no source available" premendo il tasto "media".



Estrazione dell'autoradio

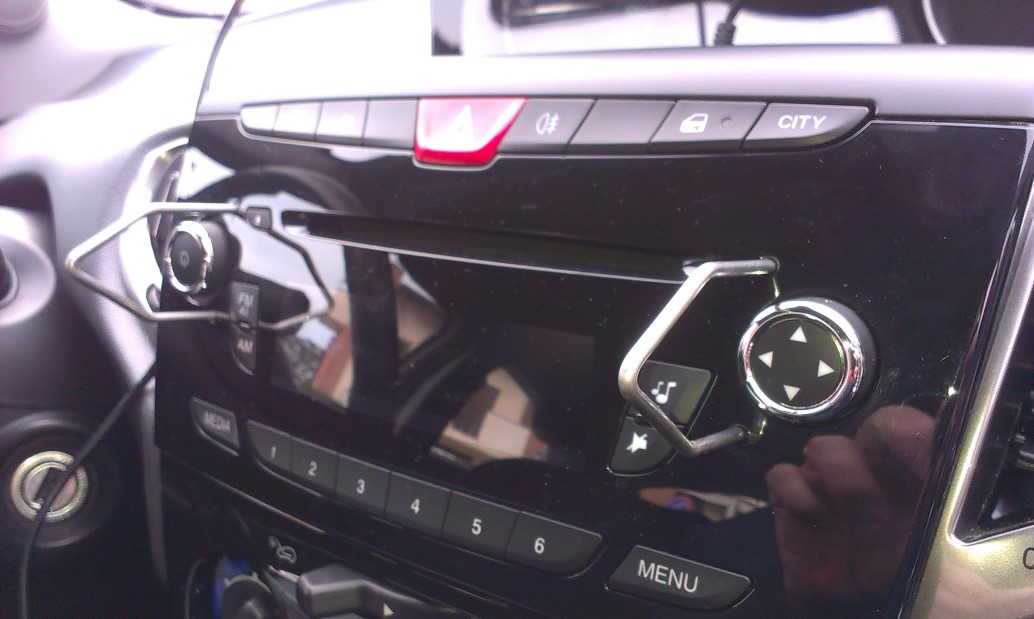

ATTENZIONE: a causa della vernice laccata, se le chiavette dovessero faticare ad entrare nei fori della radio, dovrete rimuovere  la vernice in eccesso che ostruisce i fori e ne diminuisce il diametro. Potete usare un chiodo o la punta di una forbicina delle unghie. Una volta rimossa la vernice, spingete con forza ed infilate le chiavette sino in fondo.





Infilando a fondo le chiavette nei fori, dovete sentire un click, prova che le chiavette hanno correttamente agganciato il meccanismo di sgancio che tiene l'autoradio nella sede. Tirate e la radio uscirà.







Infilate il cavo come mostrato nella foto. Le chiavi della vettura devono essere fuori dal quadro e la radio deve essere spenta. Dopo avere inserito il cavo, attendete un paio di minuti, inserite le chiavi nel quadro, giratele e poi accendete la radio. Premendo il tasto "media" vi comparirà "aux" sul display.





Procedete ora al montaggio del jack femmina. Il posto ideale è al centro del cruscotto.

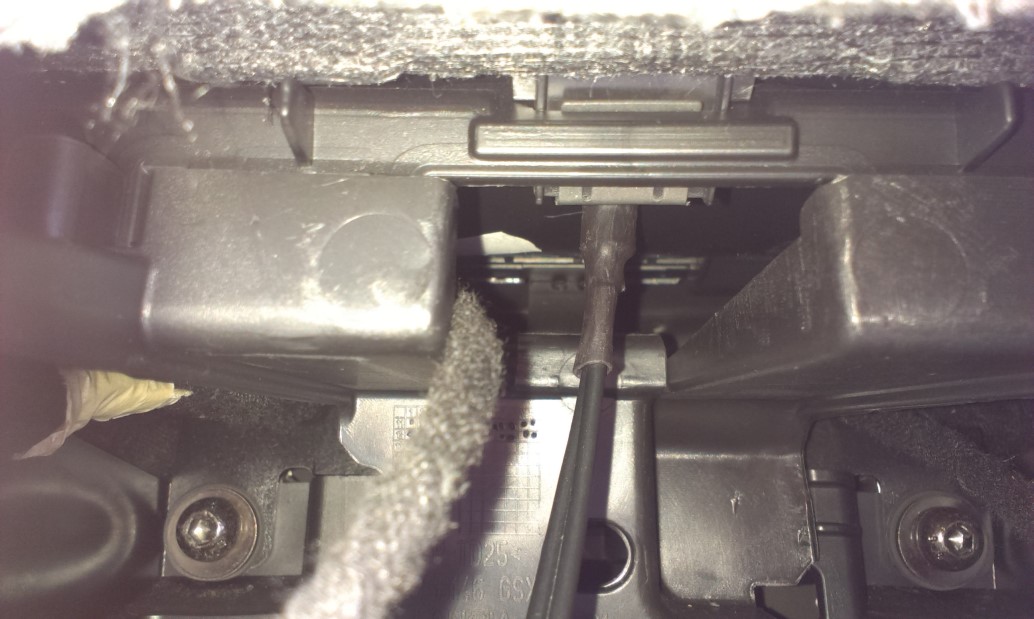

L'immagine rappresenta l'inserimento del Jack Femmina dall'interno del vano autoradio dopo aver praticato un foro del diametro di 6mm.







Avvitate la ghiera e riposizionate la radio nel vano facendo attenzione al posizionamento del filo del cavo aux che può tranquillamente essere appoggiato sopra la radio, c'è sufficiente spazio.

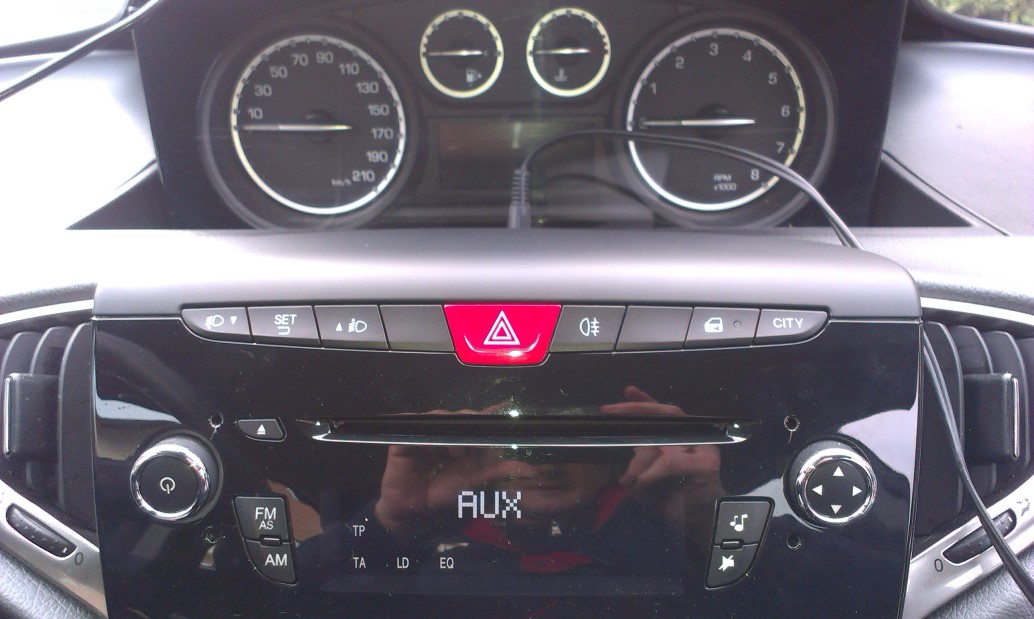

Questo è il risultato finale. Potete reperire un cavetto jack-jack con connettore a 90° in modo da rendere meno visibile il jack audio inserito.
