Interfaccia AUX-USB

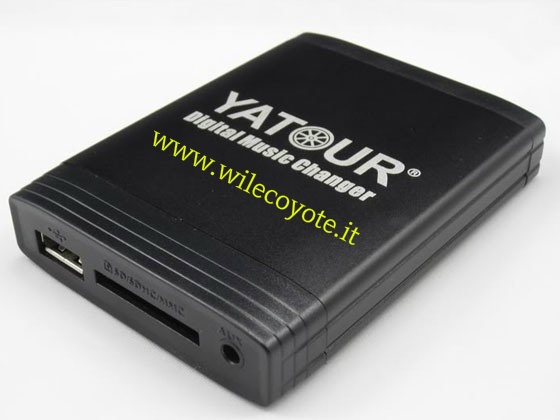

Se la vostra radio non ha la possibilità di abilitare un ingresso aux, non disperate, c'è una soluzione alternativa per poter avere un ingresso AUX anche su radio non nativamente predisposte. Cogliamo l'occasione per fare chiarezza sull'argomento interfaccia: molti ci domandano se non è possibile avere un cavetto con, al posto del jack, una presa USB. La risposta è naturalmente negativa, in quanto una presa USB è di fatto digitale, mentre un jack audio è analogico. Occorre quindi una componente elettronica per poter convertire il segnale da digitale ad analogico. Questa componente si chiama interfaccia AUX e viene collegata all'ingresso del caricatore cd della radio. L'interfaccia "fa credere" alla radio di avere collegato un caricatore multi CD, che di fatto viene sostituito da una comune chiavetta USB con caricati i files musicali. Vediamo di seguito i dettagli tecnici dell'interfaccia Yatour, un ottimo prodotto con un buon rapporto qualità prezzo.

NOTA IMPORTANTE: L'interfaccia Yatour funziona solo con le radio riportate di seguito.
















L'interfaccia Yatour è compatibile solamente con i modelli di radio di seguito elencati:



Autoradio compatibili del gruppo Fiat Lancia

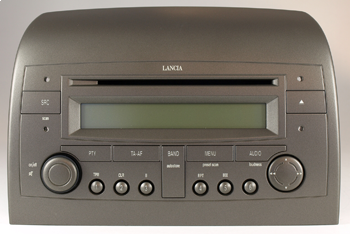

Blaupunkt, Connect Nav+ ( Magneti Marelli), Lancia 843 CD,Lancia 848 MP3 SB03, FIAT 312, MP3 SB05, Blaupunkt 169, Delphi F199, Blaupunkt CDC-A08







Autoradio compatibili del gruppo Alfa Romeo

Blaupunkt 376 / 378 / 379 / 937 / 939 / 947 , Connect Nav+ ( Magneti Marelli), ALFA 940





Fiat

Bravo  dal 2005 al 2007

Nuova Bravo dal 2007 al 2010

Croma  dal 2005 al 2010

Ducato  dal 2006 al 2010

Doblò dal 2001 al 2010

Idea  dal 2004 al 2010

Multipla dal 2000 a fine serie,

Qubo dal 2003

Punto dal 2004 al 2010

Panda dal 1999 al 2010

Punto EVO (Delphi/Blaupunkt) dal 2010 in poi

Stilo  (Blaupunkt) dal 2002 a fine serie

Fiat 500 dal 2007 al 2011





Alfa Romeo

Alfa 147 dal 2000 a fine serie

Alfa 156 dal 1997 a fine serie

Alfa 159  dal 2005 a fine serie

Alfa Brera dal 2005 a fine serie

Alfa GT 2004 a fine serie

Alfa Spider dal 2006 a fine serie

Alfa MiTo dal 2008 al 2010 (solo radio Blaupunkt)

Alfa Giulietta dal 2010 al 2012 (solo radio Blaupunkt non Navi)





Lancia

Ypsilon  dal 2003 al 2011 ( no ICS system)

Musa dal 2004 al 2011

Lybra dal 1999 a fine serie

Thesis  dal 2002 al 2008

Delta  dal 2008 al 2011

Phedra  dal 2002 al 2011






Le seguenti autoradio NON sono compatibili con l'interfaccia Yatour

Alfa Romeo

Giulietta  dal 2012 (Radio Bosh)

Mito dal 2011 (Radio Bosh)

Fiat

Panda  dal 2012  (Head Unit: Fiat 139 MP3 made by Continental),

Fiat 500 dal 2012 (radio Bosh)

Grande Punto dal 2012 (radio Bosh)



Lancia

Lancia Ypsilon  dal 2012

(radio Lancia 846 SB08 Plus Bosch)

FIAT 312 MP3 AUX 2 PLUS (Bosch), ALFA 940 LOW PLUS AUX 2, Lancia 846 SB08 Plus

( Bosch), Fiat 139 MP3(Continental)





Installazione dell'interfaccia



I connettori in gomma maschio/femmina presenti sul connettore ISO devono essere collegati tra loro solo nel caso in cui risulti presente un ronzio di fondo durante la riproduzione dei file musicali.



QUI trovate il video tutorial che abbiamo realizzato dove vengono illustrate le funzionalità dell'interfaccia e ne viene descritto il montaggio.



L'interfaccia deve essere collegata a radio spenta





Sulla chiavetta USB o sulla scheda SD dovranno essere create directory con i nomi CD01, CD02, ecc. All'interno delle directory potranno essere copiati sino a 99 file musicali. A seconda del modello di autoradio potranno essere lette da 20 a 99 cartelle. I titoli delle canzoni NON verranno visualizzati sul display. I brani potranno essere selezionati dalla radio o tramite comandi al volante, se presenti. Al primo inserimento della chiavetta nell'interfaccia verrà creato l'elenco delle canzoni, per cui potrebbero volerci una decina di secondi prima dell'inizio della riproduzione. Durante gli usi successivi non saranno presenti latenze nella riproduzione dei brani. Alla riaccensione della radio, la riproduzione della musica riprenderà dal CD e dal brano dove era stata interrotta. Utilizzate chiavette USB di max 16GB.







L'ingresso aux con jack da 3,5 mm dell'interfaccia può essere utilizzato sono con la chiavetta USB scollegata. Una volta inserito il jack cuffia sul display della radio verrà visualizzato CD05 e sarà possibile riprodurre brani musicali da qualsiasi lettore MP3 o smartphone connesso tramite il jack cuffie.









Per semplificare la comprensione delle funzionalità dell'interfaccia e mostrare operativamente come si collega alla radio, abbiamo realizzato un video tutorial.

Ultimo aggiornamento: 01-06-18
